單錐真空干燥機 主要結構

發布時間：2022-01-10

    單錐真空干燥機由電機、減速機、機架、機械密封、金屬燒結網過濾器、空心雙螺帶攪拌器、帶夾套加熱的錐型筒體和卸料閥等部件組成。

    1、傳動和密封部分：由電動機、減速機、機架和機械密封組成。

    ① 電動機：采用變頻調速電機，運轉過程中可根據需要調整轉速。

    ② 減速機：FAF系列斜齒輪減速機，運行平穩可靠、噪音低，使用壽命長。

    ③ 機架：自行設計，制造精度高。內設二副滾子軸承，可調整攪拌器高度和徑向擺動。

    ④ 機械密封：單端面衛生型帶接料沖洗腔，密封性好。

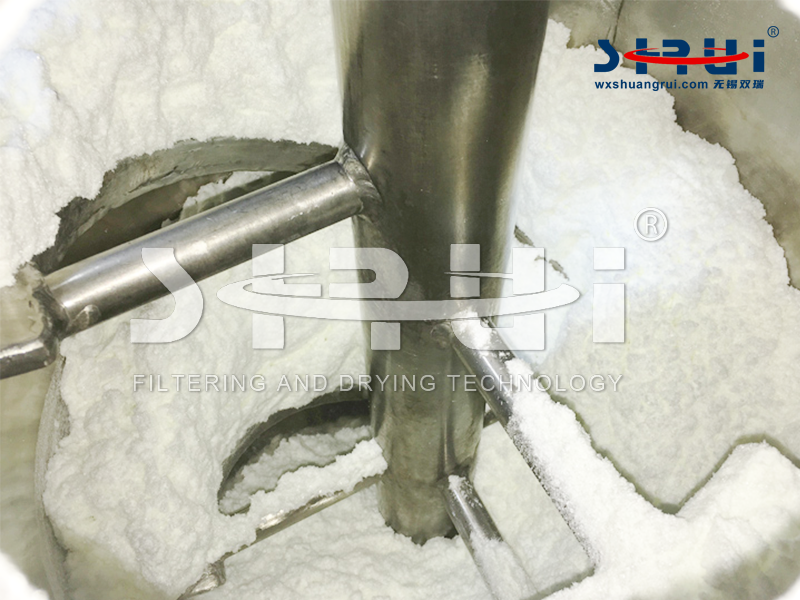

    2、攪拌器：空心攪拌軸用支撐桿分別與空心螺帶連接，與空心螺帶連接的上下端用空心支撐桿形成可通過熱媒的回路。為了保證物料不粘結于筒壁，螺帶與筒壁的間隙很小。

    3、罐體：該部分由上封頭、圓錐筒體、真空過濾器、出料閥等組成。

    ① 上封頭：承載傳動部分及攪拌器；內表面接管口均圓弧過渡。所有與物料接觸的材質均為316L。工藝管口如下：DN400衛生型人孔、壓力表、防爆視燈、視鏡口、進料口、清洗口、真空口等。

    ② 帶加熱夾套的下錐體：內表面光滑、無死角，可以使物料得到充分干燥。出料時借助攪拌器的旋轉，使出料迅速、干凈。

    ③ 過濾器：采用金屬燒結網，過濾精度高，過濾面積大。并且在真空出口設置排氣口，在排氣時對過濾器進行壓縮空氣反吹再生。
